Tubicam est une gamme de caméras de canalisation développée par la société AGM TEC au début des années 2000. Aujourd’hui, les équipements conçus par ce fabricant toulousain sont vendus aux quatre coins du monde. Qualitatifs et performants, ils répondent aux besoins spécifiques des professionnels du BTP, des artisans, des plombiers et à d’autres secteurs comme l’aéronautique et la mécanique automobile. Dans cet article, nous vous présentons les modèles suivants : R14, R23, XL 50, XL 360HAD.
| Tubicam® R 14 mm | Tubicam® R 23 mm | Tubicam® XL 50 mm | Tubicam® XL 360HAD |
|---|---|---|---|
| Ø d'utilisation 20 à 70 mm | Ø d'utilisation 30 à 200 mm | Ø d'inspection 60 à 400 mm | Ø d'utilisation 200 mm à 600 mm |
| Ø tête de caméra 14 mm | Ø tête de caméra 23 mm | Ø tête de caméra 50 mm | Ø tête de caméra 50 mm |
| longueur jonc 20 m | longueur jonc 30 m ou 40 m | longueur jonc 60 m ou 120 m | longueur jonc 60 m |
| Ø jonc 4,5 mm | Ø jonc 5,2 mm | Ø jonc 9 mm | Ø jonc 9 mm ° |
| passage coude 90° - 30 mm | passage coude 90° - 50 mm | passage coude 90° - 120 mm | passage coude 90° - 100 mm |
| écran 7 ou 10 pouces | écran 7 ou 10 pouces | écran 7 ou 10 pouces | écran 10 pouces |
| angle de vue 60° | angle de vue 90° | angle de vue 90° | angle de vue 90° |
| sonde optionnelle | sonde optionnelle | sonde optionnelle | sonde oui |
| zoom : sans | zoom : sans | zoom : sans | zoom numérique |
| résolution écran 640 x 480 px | résolution écran 640 x 480 px | résolution écran 640 x 480 px | résolution écran 1024 x 768 px |
| résolution capteur 728 x 560 px | résolution capteur 976 x 496 px | résolution capteur 976 x 496 px | résolution capteur 1280 x 720 px |
| éclairage 8 LEDS | éclairage 9 LEDS | éclairage 21 LEDS | éclairage 4 LEDS |
| rotative : non | rotative : non | rotative : non | rotative : oui |
| caméra à visée axiale | caméra à visée axiale | caméra à visée axiale | tête TILT (180°) PAN (360°) |
| enregistrement audio, vidéo, photo | enregistrement audio, vidéo, photo | enregistrement audio, vidéo, photo | enregistrement audio, vidéo, photo, écrit |
Les modèles r14, r23 et XL 50 sont des caméras de canalisation à visée axiale. Elles présentent de nombreux avantages et répondent chacune à des besoins spécifiques. Voici ce qu’il faut retenir.
Tubicam® R 14 m
Dans un article précédent, nous vous avons déjà présenté le modèle de caméra de canalisation R14 qui est faite pour les petits diamètres d’inspection (Ø 20 mm au Ø 70 mm). Elle est conçue spécialement pour les réseaux domestiques ainsi que pour les piscines. D’ailleurs, elle respecte la norme d’étanchéité IP68 et supporte jusqu’à 2 bars de pression.
L’un des avantages de la Tubicam® R 14 m , c’est qu’elle peut passer avec aisances dans les réseaux des piscines qui sont dotés d’alvéoles. Mignaturisée et agile, cette caméra tubicam peut passer les coudes de 90° à partir de 30 mm. La longueur de son jonc est de 20 mètres avec un petit diamètre de 4,5 mm. Et pour plus d’aisance lors de sa manipulation, AGM TEC a pensé a fournir des centreurs avec.
La Tubicam® R 14 m est dotée d’un odomètre (option). C’est un instrument de mesure qui permet à l’utilisateur de savoir à quelle distance se trouve la tête de caméra, et cela avec exactitude. Pour plus d’informations, quant aux caractéristiques techniques de cet équipement, n’hésitez pas à consulter le tableau comparatif en début d’article.
Avantages
- éclairage 8 LEDS ;
- caméra d’inspection mignaturisée ;
- écran 7 pouces ou 10 pouces ;
- 2 Bars/10 m colonne d’eau ;
- existe en version sondée (512Hz) ;
- compatible avec Vscan et Vloc ;
- compatible avec d’autres mallettes comme DUO, R23 ainsi que XL.
Inconvénients
- pas de zoom ;
- non rotative ;
- sonde optionnelle.
Tubicam® R 23 mm
Pour l’inspection des tout-à-l’égout ainsi que des réseaux domestiques, c’est la Tubicam® R23 qui convient le vieux. Pourquoi ? Parce qu’elle est adaptée pour des diamètres d’inspections qui vont de 30 mm à 200 mm. Avec la possibilité de choisir entre un jonc d’une longueur de 30 mètres et un jonc de 40 mètres selon les besoins lors des interventions.
Vous pouvez adapter l’utilisation de cet équipement professionnel avec de nombreux accessoires comme le détecteur de réseau Vscan, un jonc de 20 mètres (caméra 14 mm), un jonc sur un touret portatif, le logiciel d’édition tubilog, le système d’incrémentation de texte Tubitex, ainsi que le Vloc 3 CAM. Tous les produits Tubicam sont évolutifs et peuvent tous être accessoirisés pour vous permettre de répondre à toutes les situations qui nécessitent une inspection.
Avantages
- capteur polyvalent CMOS ;
- choix entre un écran 7 ou 10 pouces ;
- éclairage 9 LEDS ;
- existe en version sondée (512Hz) ;
- compatible avec Vscan et Vloc ;
- possibilité d’équiper la tête de caméra avec la technologie dite « Fil d’eau » ;
- IP68 (2 Bars /10 m colonne d’eau) ;
- Le verre de l’objectif de la caméra est fabriqué en cristal de saphir et de ce fait, il est inrayable. C’est une particularité qui s’applique aux autres modèles de caméra de canalisation Tubicam que nous présentons dans cet article.
Inconvénients
- pas de zoom ;
- l’odomètre est en option.
Tubicam® XL 50 mm
La Tubicam®XL est une caméra de canalisation spécifique à l’inspection des gros diamètres. Elle est généralement utilisée pour les conduits difficiles d’accès ainsi que pour les avaries dans les canalisations. Mais cet outil est aussi utile pour de nombreux autres types d’application. Une caméra agile et performante qui permet d’inspecter dans des diamètres supérieurs à 50 mm et jusqu’à 400 mm.
Ce matériel professionnel est équipé de la technologie fil d’eau. Ce qui veut dire que l’objectif de la caméra est beaucoup plus stable que d’autre modèle et reste toujours dans l’axe du tuyau inspecté. L’avantage de cette technologie, c’est que son utilisateur bénéficie d’une excellente vision à la verticale et ainsi, il est assuré d’un diagnostic précis.
Avantages
- équipé de la technologie fil d’eau ;
- pour les gros diamètres ;
- tête de caméra sondée en option (512 Hertz) ;
- disponible en écran 7 ou 10 pouces ;
- IP68 ;
- commentaires audio ;
- odomètre inclus ;
- éclairage 21 LEDS.
Inconvénients
- autonomie de 4 heures.
Besoin d'informations complémentaires ou d'un devis ?
Nous avons mis à votre disposition un formulaire pour toutes vos questions et vos demandes de devis.
Choisir une caméra de canalisation avec tête rotative Tubicam

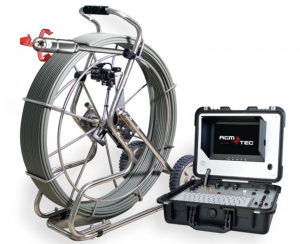

Tubicam® XL 360HAD
Parmi les 4 caméras de canalisation qui sont ici présentées, le modèle Tubicam® XL 360HAD est celui qui dispose de l’éclairage le moins puissant avec 4 LEDS dont vous pouvez régler l’intensité. Toutefois, il se distingue, par sa caméra rotative que l’on peut piloter à l’aide d’un joystick. Le XL 360HAD peut effectuer des inclinaisons à 180° ainsi que des rotations à 360°.
La caméra de canalisation Tubicam® XL 360HAD dispose de nombreuses options incluses, ce qui constitue un gros avantage pour ceux qui veulent acheter directement un équipement complet. Ce modèle comprend un compteur métrique, une sonde 512 Hz, un clavier intégré ainsi qu’un écran 10 pouces.
Pour quelle utilisation la caméra de canalisation Tubicam® XL 360 HAD a-t-elle été conçue ? Ce modèle est adapté aux réseaux publics. Sa tête rotative est ce qu’il se fait de mieux pour inspecter avec précision sur de gros diamètres (jusqu’à Ø 800 mm). Il s’agit d’un équipement de pointe pour établir des diagnostics précis quant à de potentiels bouchons et fissures.
Avantages
- sa tête rotative ;
- son capteur CDD couleur ;
- son écran étanche 10 pouces ;
- ses nombreuses options incluses ;
- sa mallette anti-choc en plastique ABS ;
- les 3 centreurs fournis avec (rigide 78 mm + rigide étoile 220 et 165 mm ;
- le large panel de réseaux qu’elle permet d’inspecter jusqu’au Ø800 mm.
Inconvénients
- 4 LEDS ;
- pas de zoom.
Bon à savoir

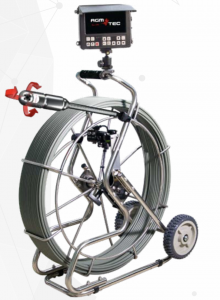

Il existe aussi une version compacte du Tubicam® XL 360 HAD. Elle est pourvue d’un écran étanche et surtout compact. Elle vous permet d’inspecter sur de petits et gros diamètres (Ø60 mm à ø800 mm).
Le touret de cette caméra de canalisation est facile à transporter avec ses deux roulettes qui permettent de le tirer.
Et surtout, si vous disposez du câble de connexion spécifique, vous pouvez utiliser la régie Tubicam® XL 360 HAD COMPACT sur la caméra Tubicam R14 et R23.
Nous notons que l’autonomie de la Tubicam® XL 360 HAD est un peu plus haute (environ 6 heures) que celle de la version compacte (environ 5 heures).
